Entenda a diferença entre arruela métrica ou de polegada, como identificar cada medida e escolher a opção adequada para sua montagem.
- Arruelas métricas usam medidas em milímetros, enquanto arruelas de polegada seguem o sistema imperial.
- M12 e 1/2", por exemplo, têm dimensões próximas, mas não são medidas equivalentes.
- Para escolher corretamente, é preciso conferir o parafuso, o diâmetro da arruela e a especificação da montagem.
Resumo preparado pela redação.
Escolher entre arruela métrica ou de polegada pode gerar dúvida, principalmente quando duas peças parecem ter praticamente o mesmo tamanho. Alguns milímetros de diferença, porém, já podem interferir no encaixe e no funcionamento do conjunto de fixação.
A diferença começa pelo sistema utilizado para determinar as dimensões. Nas arruelas métricas, as referências são dadas em milímetros. Nas versões em polegadas, são utilizadas frações como 1/4″, 3/8″, 1/2″ e 3/4″.
E tem outro detalhe importante: não vale escolher somente pela aparência. A arruela precisa ser compatível com o parafuso, a porca e as características previstas para aquela montagem.
Arruela métrica ou de polegada: o que muda?
A principal diferença entre arruela métrica ou de polegada está no sistema dimensional adotado. Isso interfere na identificação da peça, nas dimensões do furo e na compatibilidade com os demais elementos de fixação.
No sistema métrico, são comuns referências como M6, M8, M10, M12 e M16. O número está relacionado ao diâmetro nominal do parafuso correspondente, indicado em milímetros.
Já o sistema imperial trabalha com polegadas e frações de polegada. Nesse caso, encontramos medidas como 1/4″, 5/16″, 3/8″, 1/2″, 5/8″ e outras especificações.
Mesmo quando duas medidas parecem próximas após a conversão, isso não significa que as peças sejam intercambiáveis. Cada sistema possui dimensões e padrões próprios que precisam ser considerados na escolha.
Como identificar uma arruela métrica?
Uma arruela métrica é destinada, em princípio, a conjuntos de fixação dimensionados pelo sistema métrico. Por isso, costuma aparecer associada a referências como M8, M10, M12 ou M16.
Uma tabela técnica da Universidade Federal de Santa Catarina apresenta diferentes dimensões utilizadas em roscas métricas, incluindo referências como M8, M10, M12, M16 e M20.
Vale observar que a medida nominal do parafuso não representa necessariamente o diâmetro exato do furo da arruela. Uma arruela precisa ter determinada folga para que o parafuso consiga atravessá-la corretamente.
Em uma especificação técnica publicada pela Nuclep, por exemplo, uma arruela indicada para parafuso M12 apresenta furo com dimensão superior aos 12 mm nominais do parafuso.
O que significa o “M” das medidas métricas?
A letra M identifica uma rosca do sistema métrico. Em um parafuso M10, por exemplo, o número 10 corresponde ao diâmetro nominal de 10 mm.
A arruela destinada àquele conjunto deve ter um furo compatível com a passagem do parafuso, considerando a folga dimensional estabelecida para o modelo utilizado.
Por isso, dizer apenas que uma arruela possui determinado diâmetro externo não é suficiente para identificar corretamente sua aplicação. O diâmetro interno é uma das medidas fundamentais na seleção da peça.
Diâmetro externo e espessura também precisam ser observados, principalmente quando a arruela possui a função de aumentar a área de apoio ou distribuir os esforços da fixação.
Como funciona a arruela de polegada?
A arruela de polegada segue o sistema imperial de medidas. Nesse padrão, as dimensões são expressas por números inteiros ou, mais frequentemente em elementos de fixação menores, por frações de polegada.
É comum encontrar componentes de 1/4″, 3/8″, 1/2″ e 3/4″, por exemplo. Essas medidas devem acompanhar os parafusos e demais elementos utilizados no conjunto.
O sistema imperial também aparece em padrões de rosca como UNC e UNF. Um material técnico disponibilizado no EduCAPES apresenta essas classificações e suas respectivas dimensões.
Na prática, uma arruela de polegada deve ser selecionada com base na especificação do parafuso e nas características da montagem. Usar somente uma conversão para milímetros pode levar à escolha de uma peça diferente da indicada para o conjunto.
Arruela métrica e de polegada são equivalentes?
Não. Algumas dimensões podem ser próximas, mas isso não torna uma arruela métrica equivalente a uma arruela de polegada.

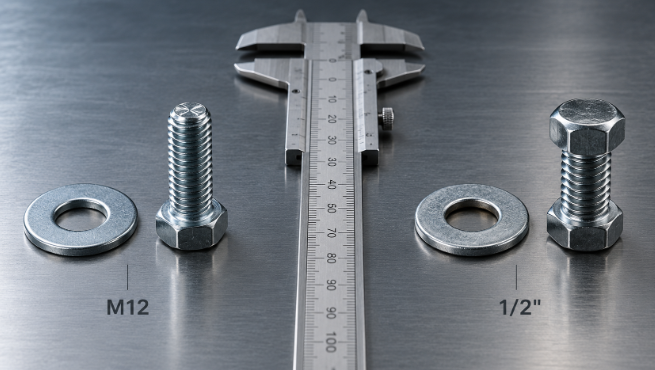

Uma polegada corresponde a 25,4 mm. Portanto, um parafuso de 1/2″ possui aproximadamente 12,7 mm de diâmetro nominal. É uma medida próxima de M12, mas há uma diferença de 0,7 mm entre os dois valores nominais.
A diferença também pode aparecer no furo das arruelas. A mesma especificação técnica da Nuclep apresenta dimensões distintas para arruelas destinadas a parafusos métricos e parafusos em polegadas.
Uma peça que simplesmente “cabe” no parafuso não é necessariamente a peça correta. Folgas excessivas podem modificar a área de apoio e deixar a montagem diferente daquela prevista no projeto.
| Característica | Arruela métrica | Arruela de polegada |
| Sistema de medida | Métrico | Imperial |
| Unidade utilizada | Milímetro | Polegada |
| Exemplos | M8, M10, M12, M16 | 1/4″, 3/8″, 1/2″, 3/4″ |
| Parafusos correspondentes | Parafusos métricos | Parafusos em polegadas |
| Identificação | Medida nominal em mm | Frações de polegada |
| Conversão garante equivalência? | Não | Não |
| Verificação dimensional necessária | Sim | Sim |
O que conferir antes de escolher uma arruela?
O primeiro passo é identificar o parafuso que será utilizado. Se a especificação estiver em M8, M10 ou M12, por exemplo, você está diante de um componente métrico.
Se aparecer uma referência como 3/8″, 1/2″ ou 5/8″, o sistema utilizado é o imperial. A partir dessa informação, fica mais fácil procurar a arruela correspondente.
Depois, confira diâmetro interno, diâmetro externo e espessura. Essas três dimensões ajudam a determinar se a arruela é compatível tanto com o parafuso quanto com a superfície de apoio.
O tipo da arruela também precisa entrar na análise. Arruelas lisas, de pressão e modelos destinados a aplicações específicas têm funções e requisitos diferentes. Um procedimento técnico do DNIT, por exemplo, estabelece critérios de inspeção e controle dimensional para arruelas de pressão utilizadas em aplicações ferroviárias.
Como medir uma arruela?
O paquímetro é uma das ferramentas mais indicadas para conferir as principais dimensões de uma arruela. Com ele, é possível medir o furo, o diâmetro externo e a espessura da peça.
Essa conferência é especialmente útil quando existe uma arruela antiga disponível, mas não há identificação da medida ou documentação do equipamento.
Ainda assim, medir a peça é apenas parte do processo. Em aplicações industriais, desenhos técnicos, normas, manuais de equipamentos e especificações de engenharia devem ser priorizados quando estiverem disponíveis.
Quanto maior a responsabilidade da fixação, menor deve ser o espaço para adaptações baseadas apenas em medidas aproximadas.
Como saber se preciso de arruela métrica ou de polegada?
Comece pelo parafuso. Essa é a referência mais simples para descobrir se você precisa de uma arruela métrica ou de polegada.
Um parafuso identificado como M10 requer componentes compatíveis com o sistema métrico. Já um parafuso de 1/2″ pertence ao sistema de polegadas e deve ser combinado com elementos adequados a esse padrão.
Quando não houver qualquer marcação disponível, use instrumentos de medição e consulte tabelas técnicas. Evite identificar a peça apenas comparando visualmente dois componentes.
Na dúvida, trabalhar com a especificação completa do conjunto é sempre mais seguro do que substituir uma peça por outra apenas porque as dimensões parecem semelhantes.
Arruela métrica ou de polegada: escolha pela aplicação
Saber diferenciar arruela métrica ou de polegada evita problemas simples que podem aparecer durante a montagem, como excesso de folga, dificuldade de encaixe ou utilização de uma peça fora da especificação.
As arruelas métricas seguem dimensões em milímetros e acompanham parafusos como M8, M10 e M12. Já as arruelas de polegada utilizam medidas como 1/4″, 3/8″ e 1/2″.
Em ambos os casos, devem ser conferidos o diâmetro interno, o diâmetro externo, a espessura e o tipo da arruela. Normas ou documentos técnicos da aplicação também precisam ser considerados quando existirem.
Uma boa fixação começa pela compatibilidade entre os componentes. Escolher corretamente parafuso, porca e arruela ajuda a manter o conjunto dentro das características previstas para o projeto.
